铁路调度通信系统方案

      铁路专用通信系统是铁路重要基础设施,是专门用于铁路运输组织、调度指挥和生产组织的专用通信系统,是铁路实目前集中统一指挥,保障行车安全,提高运输效率和企业管理水平的重要手段。铁路系统也是作为群众出行的主要交通工具之一,特别是在节假日,候车厅人流量异常集中的情况下,给铁路部门的工作带来了极大的挑战,铁路部门要求调度中心能够实现对服务人员的实时、准确、可移动的调度,并实现调度终端与铁路业务专网系统的对接。典型应用于重庆南桐、成都铁路局成段、上海铁路局南京段、合肥段。

1.本铁路专网建设的调度系统由调度主机及配套(配线架、后备电源)、调度台、调度管理、调度录音系统、调度终端(模拟终端、直通或指令电话、扩音广播话机、IP话机和可视话机终端、wifi手机、无线集群(无线电对讲机)、3G/4G手机)。
2.所有调度终端可以在调度台上实现一键到位(包括无线对讲、固话、手机)
3.实现铁路专线呼入和专线呼出专线呼入和专线呼出
4.强大E1汇接功能、与并专用通信业务包括干、局线通信、区段通信、站场通信、无线专用通信、应急通信和列车通信等汇接组网。
5.可以实现行车调度、运输货运调度、供电调度、工务调度、其它专业调度系统、站场直通电话、区间抢险电话等兼容各种模拟业务。

铁路调度指挥系统图:

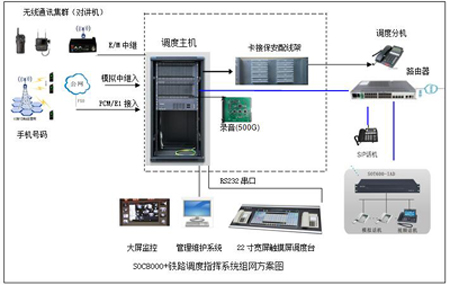

铁路调度通信系统图

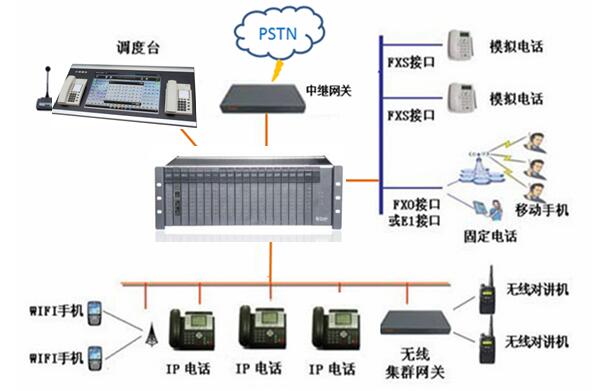

铁路数字程控电话调度系统图



多级多个调度系统方案图:

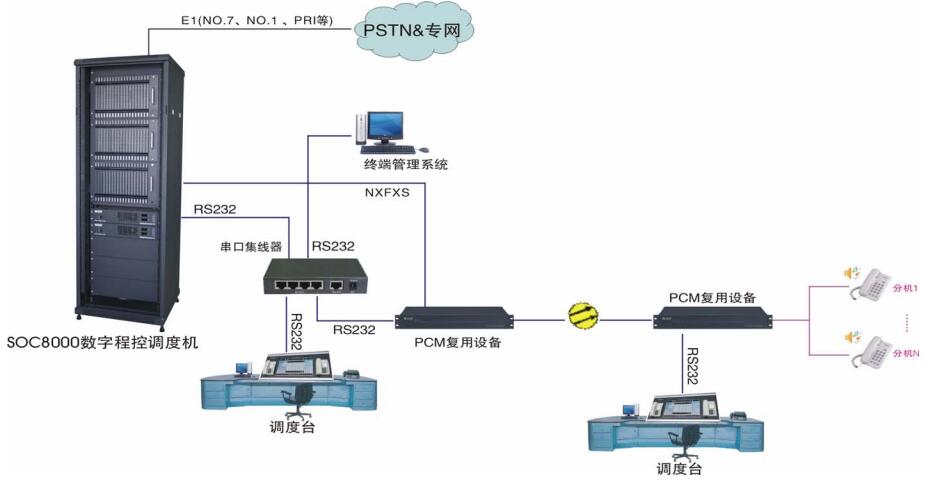

铁路调度指挥系统图(多个调度台)



附:重庆南桐矿务局运输调度系统



南桐矿业调度程控交换机组网图



成都铁路应急调度指挥中心(22寸触摸屏调度台)

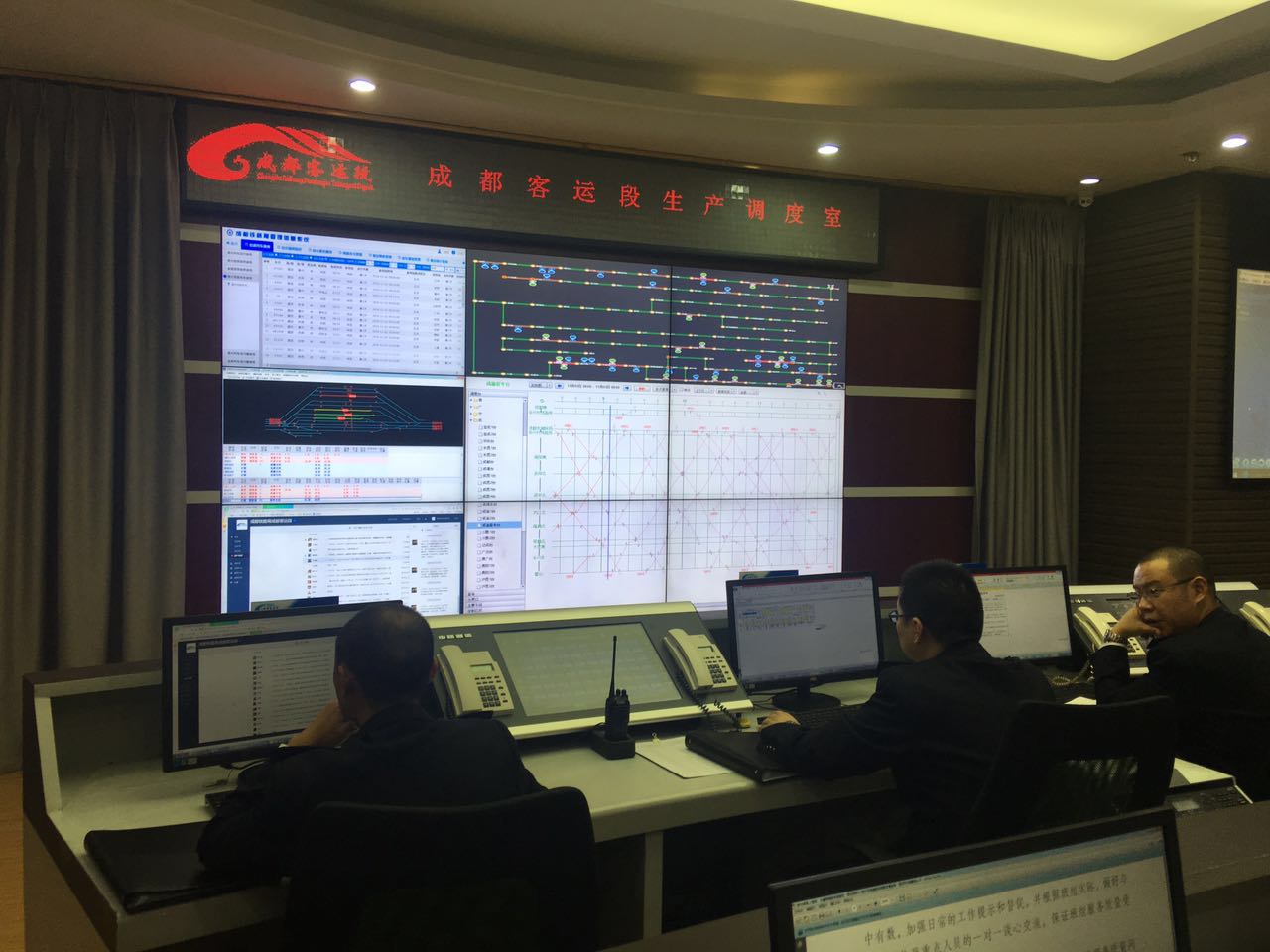

成都铁路应急调度指挥中心
